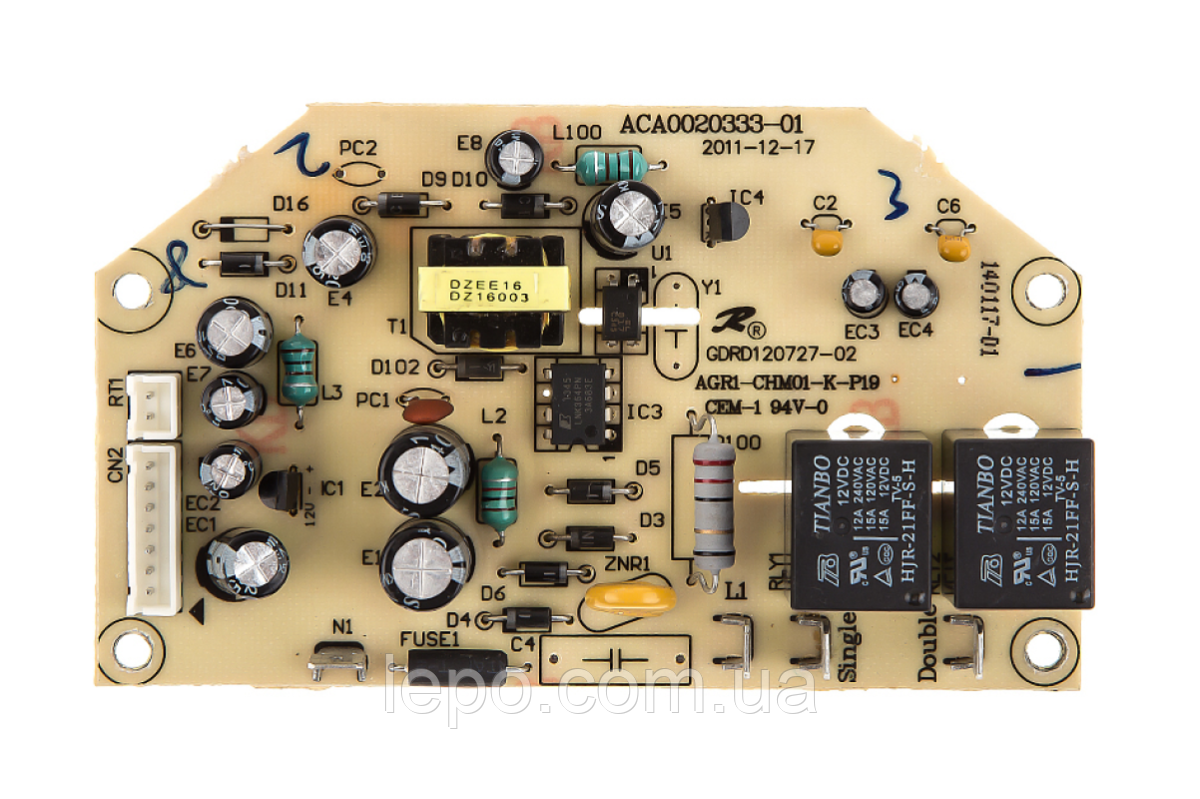

Оригінальний електричний блок (імпульсний) для водонагрівачівТермекс серії ID
Застосовується в вертикальних та горизонтальних водонагрівачах "Thermex" з 2-ма ТЕНами або з одним подвійним ТЕНом (1300+700Вт).
До плати під'єднується датчик температури (2 Pin) та плата керування з дисплеєм (7 Pin).
Використовується у водонагрівачах Thermex (Термекс):
- Термекс ID 30 V
- Термекс ID 50 V
- Термекс ID 80 V
- Термекс ID 100 V
- Термекс ID 30 H
- Термекс ID 50 H
- Термекс ID 80 H
- Термекс ID 100 H
Характеристики:
Виробництво: Thermex (оригінал)
Маркування на корпусі плати: ACA0020333-01
AGR1-CHM01-K-P16
AGR1-CHM01-K-P17
AGR1-CHM01-K-P19
Маркування котушки (трансформатора): DZEE16 DZ16003
Реле: TIANBO, 2шт, 12VDC, 12A 240VAC / 15A 120VAC /15A 12VDC (HJR-21FF-S-H)
Розмір плати: 130х70мм
Роз'єм під датчик NTC: 2 Pin
Роз'єм під панель керування (дисплей): 7 Pin
УВАГА! Імпульсні та трансформаторні блоки живлення для бойлерів Thermex ID - не взаємозамінні.
Колір плати (текстоліту) блока ID (04) v2 та розташування на ній компонентів можуть різнитися в залежності від поставки. Це не впливає на технічні характеристики та на сумісність блока з водонагрівачами, для яких він призначений.
Основні | |
---|---|
Виробник | Thermex |
Країна виробник | Китай |
Тип комплектуючого | Плата управління |
Потужність | 2 кВт |
Номінальна напруга | 220 В |
Стан | Новий |
Довжина корпусу | 117 мм |
- Ціна: 1 750 ₴
